Enet260/Z產品簡介
Enet260/Z三遙罩式FTU具備自適應綜合型就地饋線自動化功能，不依賴主站和通信,通過短路/接地故障檢測技術、無壓分閘、故障路徑自適應延時來電合閘等控制邏輯，自適應多分支多聯絡配電網架，實現單相接地故障的就地選線、區段定位與隔離；配合變電站出線開關一次合閘，實現永久性短路故障的區段定位和瞬時性故障供電恢復；配合變電站出線開關二次合閘，實現永久性故障的就地自動隔離和故障上游區域供電恢復。

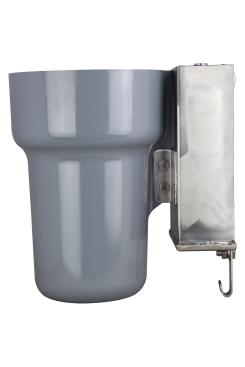

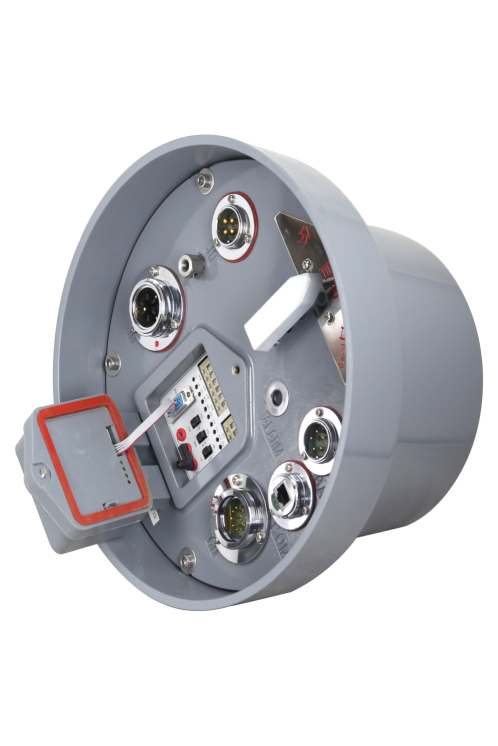

Enet260/Z一二次融合三遙罩式FTU
Enet260/Z產品特點
Ø Enet260/Z三遙罩式FTU終端是基于IEC61850標準的新型智能一二次融合成套設備。按照IEC 61850標準規范進行功能建模，形成適用于任何拓撲結構的通用區域配電網的保護模型，采用抽象通信服務接口映射到具體的通信協議棧；基于擴展標識語言（XML）的變電站配置語言（SCL）對系統和終端設備進行配置。配電終端具有模塊清晰，功能擴展方便，通信互操作性強的優點。
Ø 終端硬件平臺采用小型化、平臺化、模塊化、即插即用的設計思想，采用功能強大的ARM+DSP工業級雙核CPU，運算能力強，功能易擴展。
Ø 終端支持雙側PT電壓的電磁式互感器接入和開關本體的電子式傳感器的接入采集功能，內置高精度、寬范圍輸入的二次互感器，支持采集獨立零序電壓(含EVT)、零序電流采集功能。
Ø 終端具備內部電能量計量功能（可不配置線損模塊），滿足線損管理技術要求。
Ø 罩式面板采用標準化設計提供用于電能量檢測的脈沖輸出RJ45接口，具備用于終端運維的RJ45維護串口功能。
Ø 與主站通訊支持硬件加密，所有報文全部采用密文發送，滿足國網對于網絡安全的要求，保障了設備、電網的安全。
Ø 具備IEC61850通訊協議接口，支持GOOSE、SV、MMS相關通訊模型，支持對配電自動化擴展的相關應用。
Enet260/Z產品功能
Ø 遙測功能
交流采樣精度達0.2級，有功功率0.5級，無功功率1級。
Ø 遙控功能
遙控分合閘功能及遙控電池活化。
Ø 遙信功能
開關分位，合位，未儲能遙信接入，遙信分辨率不大于2ms，具備遙信防抖功能，防抖動時間可設，支持上傳帶時標的遙信變位信息，具備雙位置遙信處理功能，支持遙信變位優先傳送。
Ø 電能量采集和線損管理功能
具備電能量計算功能，包括正反向有功電量和四象限無功電量、功率因數，具備采集數據凍結功能，包括日凍結、功率方向改變時的凍結數據。
Ø 故障錄波功能
具備故障錄波功能，支持錄波數據循環存儲64條，并支持上傳至主站；錄波內容應包含故障發生時刻前4個周波和故障發生時刻后8個周波的波形數據，錄波點數為80點/周波，錄波文件采樣標準Comtrade 1999格式，包含電壓、電流、開關位置等。
Ø 數據存儲功能
具備歷史數據循環存儲功能，支持歷史數據遠程調閱，以文件方式上傳至配網調度主站；歷史數據包括：事件順序記錄、遙控操作記錄；日凍結電量、功率反向的電能凍結；電能、功率、電壓、電流定點數據；電壓、電流日極值數據等。
Ø 就地FA功能
可根據現場應用選擇自適應綜合型、電壓時間型、電壓電流時間型、智能分布式饋線自動化邏輯。
Ø 復歸功能
具備故障指示自動復歸和主站遠程復歸功能，能根據設定時間或線路恢復正常供電后自動復歸，也能根據故障性質（瞬時性或永久性）自動選擇復歸方式。
Ø 對時功能
支持SNTP等對時方式，接收主站或其它時間同步裝置的對時命令，與系統時鐘保持同步。
Ø 信息安全防護功能
具備基于內嵌安全芯片實現的信息安全防護功能，安全防護功能包括雙向身份認證，遙控、參數配置等的簽名驗證和數據加密保護。
Ø 后備電源自動充放電管理功能
蓄電池作為后備電源時，具備定時/遠方活化功能，低電壓報警和保護功能，報警信號上傳主站功能。
Ø 故障隔離功能
具備相間短路故障、不同中性點接地方式的接地故障處理功能，并上送故障事件，故障事件包括故障遙信信息及故障發生時刻開關電壓、電流值，具備如下保護功能：
l 線路短路、線路接地、母線接地、PT斷線告警檢測
l 失壓、過壓告警/保護
l 過流一、二、三段告警/保護
l 反時限保護
l 過載、重載告警/保護
l 零序一、二、三段方向告警/保護
l 非遮斷電流閉鎖
l 勵磁涌流檢測
l 三相二次重合閘保護
l 合閘后加速保護
l 來電合閘、失壓分閘
l 雙側有壓閉鎖保護
